教程06: 多任务

TSS

首先让我们澄清一件事，在单处理器(单核)上同时运行多任务是不可能的，实际中，处理器只是在任务间切换非常快，像每秒100次，所以看起来像同时有多个进程在运行。

386处理器对多任务提供硬件支持，但是也可以通过软件方式实现任务切换，这是我以前写的一个例子，它在多个代码段中切换执行。我们都知道每个处理器中都只有一套寄存器，并且它们被所有的处理器共享，所以当一个执行中的进程停止并在它切换到其它进程前，有关于当前进程的信息，即寄存器和其它的一些信息都会被储存，因为其它进程会使用它们。这些信息被称为“上下文”，386处理器使用任务状态段来储存这些信息，它至少有104字节长，并有一个TSS描述符指向它。TSS描述符只能在GDT中出现，也就意味着用户任务不能通过它们自己的LDT来进行任务切换。当我们用硬件方式进行任务切换时，处理器把应储存的信息自动存储在TSS中。

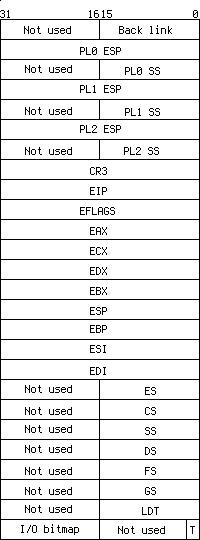

TSS定义了任务的执行环境状态。看一下TSS结构，

表很长，但实际上没有看起来的那么吓人。那些标明“not used”的域被Intel保留。386处理器支持任务嵌套，也就是说当任务1切换到任务2后，任务2的“Back link”域被设置成任务1的选择子并且EFLAGS寄存器的NT(嵌套任务)被设置，因此当任务2返回时，处理器知道哪个任务应该获得控制权。我们知道386处理器支持4个不同的权限级，并且TSS允许在任务切换时每个权限级使用不同的堆栈，所以一个进程可以有4个不同的堆栈。在后面的教程中我们准备讨论一下寄存器CR3。以后我们会讨论LDT。在此时，不用关心I/O位映射和T位是什么东西。

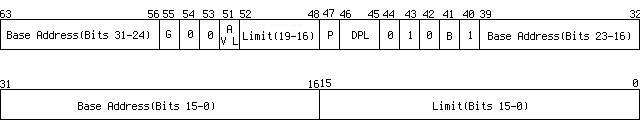

像GDT中的其它描述符那样，TSS也需要GDT中有一个描述符指向它，这是格式，

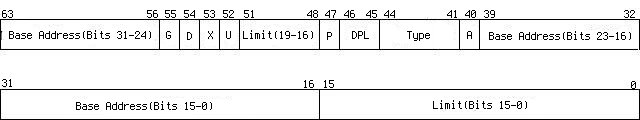

一般的GDT描述符，

我们可以把它和一般的GDT描述符比较一下，我么可以发现D(数据或代码段)和X(未用)位被设为0，AVL用户可用。类型是010B，B(位41)是TSS描述符中的忙状态位，因为每个进程只能有一个TSS，一旦在执行状态TSS的B位被设置，表示这个TSS不能被使用了以防止再入。A(存取)被设置，但是即使A被设置的情况下，进程既不能读也不能写TSS。描述符中的其它域和普通的数据和代码段的意义相同，只需要记住一件事，TSS的描述符长度必须大于104字节，这是TSS的最小长度。另一件事，实际上大多数操作系统使用软件方式进行上下文切换，因为硬件方式只保存上面我们所提到的寄存器，不包含FPU，MMX，SSE之类。但是我们在Skelix中用不到它们所以我们可以安全的用TSS进行环境保存。

在本节中，TSS的DPL域被设为0，因此只有内核有权限进行任务切换。就像GDTR和IDTR，TSS描述符也有它自己用于任务切换的寄存器TR，可以用指令LTR载入。指向GDT中TSS描述符的选择子不能被装入其它任何段寄存器，否则异常发生。

有好几种方法可以进行任务切换，我们准备使用一个长转跳到GDT表中TSS描述符的方法进行。所有上面提到的东西都是为了这个目的。如果你想用其它的办法，那么你最好自己到处翻代码吧，我相信关于这个话题的书是很少……很少……少……的。

任务切换时，处理器首先保存当前任务的上下文在当前TSS中，然后载入新任务的任务寄存器，通过新任务在GDT中描述符中的TSS内容载入寄存器，最后执行新任务。

看一下代码，这是我们要用到的TSS结构，

06/include/task.h

struct TSS_STRUCT {

unsigned int back_link;

unsigned int esp0, ss0;

unsigned int esp1, ss1;

unsigned int esp2, ss2;

unsigned int cr3;

unsigned int eip;

unsigned int eflags;

unsigned int eax,ecx,edx,ebx;

unsigned int esp, ebp;

unsigned int esi, edi;

unsigned int es, cs, ss, ds, fs, gs;

unsigned int ldt;

unsigned int trace_bitmap;

};

它和我提到的TSS结构完全一样，但是既然处理器要用这个结构，那么它必须是104字节长并且没有填充，如果你使用IA-64结构或者其它架构或其它编译器，请自己查看文档。

对一个操作系统而言，这些信息是不够的，所以另一个结构TASK_STRUCT被用来包裹这个TSS结构。

#define TS_RUNNING 0

#define TS_RUNABLE 1

#define TS_STOPPED 2

struct TASK_STRUCT {

struct TSS_STRUCT tss;

unsigned long long tss_entry;

unsigned long long ldt[2];

unsigned long long ldt_entry;

int state;

int priority;

struct TASK_STRUCT *next;

};

#define DEFAULT_LDT_CODE 0x00cffa000000ffffULL

#define DEFAULT_LDT_DATA 0x00cff2000000ffffULL

#define INITIAL_PRIO 200

这是我们所需的一切，这些TS_*定义了所有有效的进程状态。 TASK_STRUCT中的tss_entry定义了TSS描述符，一会儿我会解释它。两个*ldt*域也会一会儿解释。state存储了当前进程状态，即几个TS_*之一。priority定义了进程被执行的优先级，新任务会被给予一个初始优先级INITIAL_PRIO。所有Skelix管理的任务都被连接成链表，next指向链表中的下一个任务。

让我们看看例子，这个TASK_STRUCT为任务0准备，这是系统中的第一个任务，当内核完成初始化后，就成为了任务0。

static unsigned long TASK0_STACK[256] = {0xf};

这是这个任务用的CPL为0时的栈。没有那个0xF，我遇到了编译器的一个问题，如果仅仅像static unsigned long TASK0_STACK[256];这样定义，那么这个内存区域就消失了，必须得把它的第一个值设为非零。(沈峰解释说，如果没有初始值的话，TASK0_STACK[256]就是一个初始为零的静态类型，这种类型会被放置到.bss中，目标文件只会记录它的长度和地址之类的东西，而不保存它占用的空间。所以我们必须把它的一个值设为非零，来把它放到.data中去。)

struct TASK_STRUCT TASK0 = {

/* tss */

{ /* back_link */

/* esp0 ss0 */

(unsigned)&TASK0_STACK+sizeof TASK0_STACK, DATA_SEL,

让esp0指向“栈底”。下面出现的DATA_SEL和CODE_SEL定义在06/include/kernel.h中，它们是GDT中的数据段和代码段的选择子。

/* esp1 ss1 esp2 ss2 */

0, 0, 0, 0,

/* cr3 */

/* eip eflags */

0, 0,

/* eax ecx edx ebx */

0, 0, 0, 0,

/* esp ebp */

0, 0,

/* esi edi */

0, 0,

/* es cs ds */

USER_DATA_SEL, USER_CODE_SEL, USER_DATA_SEL,

/* ss fs gs */

USER_DATA_SEL, USER_DATA_SEL, USER_DATA_SEL,

/* ldt */

0x20,

/* trace_bitmap */

0x00000000},

/* tss_entry */

/* idt[2] */

{DEFAULT_LDT_CODE, DEFAULT_LDT_DATA},

/* idt_entry */

/* state */

TS_RUNNING,

/* priority */

INITIAL_PRIO,

/* next */

};

我们有了TSS，我们准备做一个TSS描述符，记住GDT中有两个保留的位置。

06/bootsect.s

gdt:

.quad 0x0000000000000000 # null descriptor

.quad 0x00cf9a000000ffff # cs

.quad 0x00cf92000000ffff # ds

.quad 0x0000000000000000 # reserved for tss

.quad 0x0000000000000000 # reserved for ldt

第四个项(0x3)为当前任务的TSS保留，所以定义了CURR_TASK_TSS = 3作为GDT中这个位置的索引。我们准备让当前任务使用这个位置，一旦它放弃控制，它将这个描述符存在它TASK_STRUCT中的tss_entry里。当新任务接过控制权后，它把它自己的在TASK_STRUCT中的TSS描述符存入这个位置，通过这种方式我们可以允许无限多的任务运行在系统中。因为GDT有长度限制，它总共可以存储8096个描述符，实际上Linux在很长时间里都限制任务数。我不明白为什么有这个限制，因为看起来取消掉这个限制不是很困难的事情。

unsigned long long

set_tss(unsigned long long tss) {

unsigned long long tss_entry = 0x0080890000000067ULL;

tss_entry |= ((tss)<<16) & 0xffffff0000ULL;

tss_entry |= ((tss)<<32) & 0xff00000000000000ULL;

return gdt[CURR_TASK_TSS] = tss_entry;

}

set_tss生成TSS描述符，并把它放入GDT中，我们可以看到这个描述符的DPL是0，所以只有内核可以使用这个描述符。

unsigned long long

get_tss(void) {

return gdt[CURR_TASK_TSS];

}

LDT

我们用GDT有一段时间了，LDT就应该很简单了。LDT很像GDT，只是是局部的，每个任务都可以有它自己的LDT，我们要让Skelix中的每一个任务都在LDT中有两个描述符，第一个是代码段描述符，第二个是数据和堆栈段描述符。现在让我们复习一下选择子的格式，

我们要让所有的任务运行在权限等级3，也就是说RPL=11b，并且TI=1指出这个选择子指向LDT。与GDT不同，LDT中的第一个描述符可以被用户使用，因此指向代码段的选择子是0x7，指向数据和堆栈段的选择子是0xF。

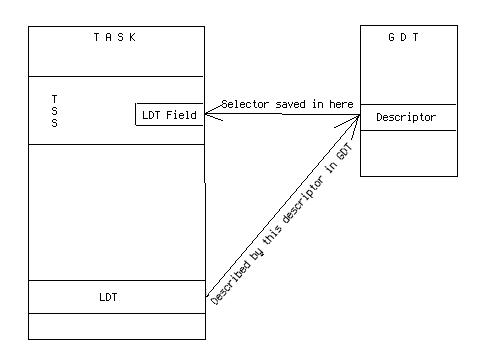

TSS中的LDT域是一个指向GDT中描述符的选择子，这个描述符描述了这个LDT。我知道它听起来很令人困惑，所以让我把它说明白点，首先我们让每一个任务有一个LDT，并且这个LDT存在内存中的某个位置(现在我们不关心虚拟内存的问题)，并且我们需要一个描述符去描述这个包含着LDT的内存区域，这个描述符会被放到GDT中，指向它的选择子会被放到这个任务TSS的LDT域中。

GDT中的第三个描述符是给当前任务的TSS，第四个非常清楚，是当前任务的LDT。因此它们的选择子分别是0x18和0x20。像处理TSS的函数那样，我们有，

06/task.c

unsigned long long

set_ldt(unsigned long long ldt) {

unsigned long long ldt_entry = 0x008082000000000fULL;

ldt_entry |= ((ldt)<<16) & 0xffffff0000ULL;

ldt_entry |= ((ldt)<<32) & 0xff00000000000000ULL;

return gdt[CURR_TASK_LDT] = ldt_entry;

}

很像GDT项，除了DPL不是0而是3。

unsigned long long

get_tss(void) {

return gdt[CURR_TASK_TSS];

}

在此刻我们让所有的任务有同样的LDT内容，意味着它们共享内存空间，这不是个好主意，但我会通过虚拟内存给它们不同的内存空间，会在后面教程里介绍。

06/include/task.h

#define DEFAULT_LDT_CODE 0x00cffa000000ffffULL

#define DEFAULT_LDT_DATA 0x00cff2000000ffffULL

这些是任务LDT中的LDT描述符，它们几乎和GDT一样，除了DPL是3。

我上面提到过，所有的任务都通过单链表连到一起，这里有两个重要的指针，一个是TASK0中的next，它是链表头，另一个current指针指向当前运行的任务。

创建和调度任务

在开始任务前，我们定义，

06/task.c

struct TASK_STRUCT *current = &TASK0;

接下来我们看一下任务是怎么生成的，

06/init.c

static void

new_task(struct TASK_STRUCT *task, unsigned int eip,

unsigned int stack0, unsigned int stack3) {

new_task接受四个参数，第一个是新任务的TASK_STRUCT结构，第二个是程序的入口点，TSS中的eip将会被赋予此值，所以处理器才知道哪里去执行程序代码，esp0和esp3参数是为了设定权限级别0和3时的ESP，因为它们的选择子有固定值0x10和0xf，ss0和ss就没有被使用。

memcpy(task, &TASK0, sizeof(struct TASK_STRUCT));

task->tss.esp0 = stack0;

task->tss.eip = eip;

task->tss.eflags = 0x3202;

task->tss.esp = stack3;

task->priority = INITIAL_PRIO;

task->state = TS_STOPPED;

TASK0被用来当做模板，我们仅需改变几个域就可以。在任务链接正确修改前，我们改变新任务状态到TS_STOPPED。否则，另一个new_task调用时会破坏链表。

task->next = current->next;

current->next = task;

task->state = TS_RUNABLE;

}

将新任务加入链表中。

extern void task1_run(void);

extern void task2_run(void);

它们是新任务，一会儿介绍。

static long task1_stack0[1024] = {0xf, };

static long task1_stack3[1024] = {0xf, };

static long task2_stack0[1024] = {0xf, };

static long task2_stack3[1024] = {0xf, };

因为本节中还没有内存管理，所以我们仅仅建立几个数组作为任务堆栈。

void

init(void) {

char wheel[] = {'\\', '|', '/', '-'};

int i = 0;

struct TASK_STRUCT task1;

struct TASK_STRUCT task2;

idt_install();

pic_install();

kb_install();

timer_install(1000);

set_tss((unsigned long long)&TASK0.tss);

set_ldt((unsigned long long)&TASK0.ldt);

载入TASK0的LDT和TSS描述符到GDT中。

__asm__ ("ltrw %%ax\n\t"::"a"(TSS_SEL));

__asm__ ("lldt %%ax\n\t"::"a"(LDT_SEL));

像GDT和LDT那样，也有两个为TSS准备的寄存器，TR和LDTR，它们分别用ltr和lldt指令装入。在操作任务之前，我们必须在TR和LDTR中装入有效的值，否则你会得到一般保护错。

sti();

new_task(&task1,

(unsigned int)task1_run,

(unsigned int)task1_stack0+sizeof task1_stack0,

(unsigned int)task1_stack3+sizeof task1_stack3);

new_task(&task2,

(unsigned int)task2_run,

(unsigned int)task2_stack0+sizeof task2_stack0,

(unsigned int)task2_stack3+sizeof task2_stack3);

建立两个新任务，注意，建立之前，中断已经被打开了。

__asm__ ("movl %%esp,%%eax\n\t" \

"pushl %%ecx\n\t" \

"pushl %%eax\n\t" \

"pushfl\n\t" \

"pushl %%ebx\n\t" \

"pushl $1f\n\t" \

"iret\n" \

"1:\tmovw %%cx,%%ds\n\t" \

"movw %%cx,%%es\n\t" \

"movw %%cx,%%fs\n\t" \

"movw %%cx,%%gs" \

::"b"(USER_CODE_SEL),"c"(USER_DATA_SEL));

现在内核成了任务TASK0，使用一个长返回，它从TASK0中载入了正确的EIP、CS、SS和ESP的值，栈看起来像这样，

+--------------------+

| LDT stack selector |

+--------------------+

| ESP |

+--------------------+

| EFLAGS |

+--------------------+

| LDT code selector |

+--------------------+

| EIP |

+--------------------+

接着从LDT中载入数据段选择子。

for (;;) {

__asm__ ("movb %%al, 0xb8000+160*24"::"a"(wheel[i]));

if (i == sizeof wheel)

i = 0;

else

++i;

}

现在所有的任务都在权限级3运行，所以其它有更高权限级的部分已经无法访问了，也就是保护的概念。但是在Skelix中，我不准备把内存空间完全分离，内存保护会通过虚拟内存的内存映射完成。在下面的教程中，用户任务可以通过系统调用访问系统函数。

现在我们有了三个任务，那么哪一部分会进行任务切换？像你想的那样，我们已经让计时器定期中断，所以这是当然的选择。我们必须像这样改变计时器中断的代码，

06/timer.c

void do_timer(void) {

struct TASK_STRUCT *v = &TASK0;

int x, y;

++timer_ticks;

get_cursor(&x, &y);

set_cursor(71, 24);

kprintf(KPL_DUMP, "%x", timer_ticks);

set_cursor(x, y);

outb(0x20, 0x20);

cli();

for (; v; v=v->next) {

遍历任务列表，改变所有任务的优先级。

if (v->state == TS_RUNNING) {

if ((v->priority+=30) <= 0)

v->priority = 0xffffffff;

} else

v->priority -= 10;

}

所有任务的优先级都会在时钟中断期间被改变，当前运行的任务有更高数值的优先级，也就是更低的优先级。等待的任务获得更高的优先级。

if (! (timer_ticks%1))

scheduler();

在两个时钟滴答时重新调度所有任务。

sti();

}

看一下scheduler，

void scheduler(void) {

struct TASK_STRUCT *v = &TASK0, *tmp = 0;

int cp = current->priority;

for (; v; v = v->next) {

if ((v->state==TS_RUNABLE) && (cp>v->priority)) {

tmp = v;

cp = v->priority;

}

遍历任务链表，执行拥有最高优先级的任务，也就是优先级数值最低的一个。

if (tmp && (tmp!=current)) {

current->tss_entry = get_tss();

current->ldt_entry = get_ldt();

我们把GDT中TSS和LDT描述符的值存入TASK_STRUCT，因为描述符中的一些状态字可能被处理器改变了。

tmp->tss_entry = set_tss((unsigned long long)((unsigned int)&tmp->tss));

tmp->ldt_entry = set_ldt((unsigned long long)((unsigned int)&tmp->ldt));

current->state = TS_RUNABLE;

tmp->state = TS_RUNNING;

current = tmp;

将要运行任务的TSS和LDT存入GDT，并改变它们的state。

__asm__ __volatile__("ljmp $" TSS_SEL_STR ", $0\n\t");

}

Skelix使用长转跳指令来执行任务切换，段部分是TSS选择子，偏移部分被处理器忽略。TSS_SEL_STR被定义为"$0x18"，必须包含引号，C才能把字符串连在一起。

A & B

最后，我们看一下task1_run和task2_run的代码，它们的入口由汇编写成而不是C，因为我现在不想处理C函数的栈变化。这两个任务其实调用了另外的C函数去做实际工作。

task1_run:

call do_task1

jmp task1_run

task2_run:

call do_task2

jmp task2_run

首先，让我们检查一下是否任务在权限3工作正常，我们调用kprintf来打印任务当前使用的CS，然后让它们原地跳，否则它们的输出不会停止，屏幕上翻太快什么也看不到。

06/init.c

void

do_task1(void) {

unsigned int cs;

__asm__ ("movl %%cs, %%eax":"=a"(cs));

kprintf(KPL_DUMP, "%x", cs);

for (;;)

;

}

void

do_task2(void) {

unsigned int cs;

__asm__ ("movl %%cs, %%eax":"=a"(cs));

kprintf(KPL_PANIC, "%x", cs);

for (;;)

;

}

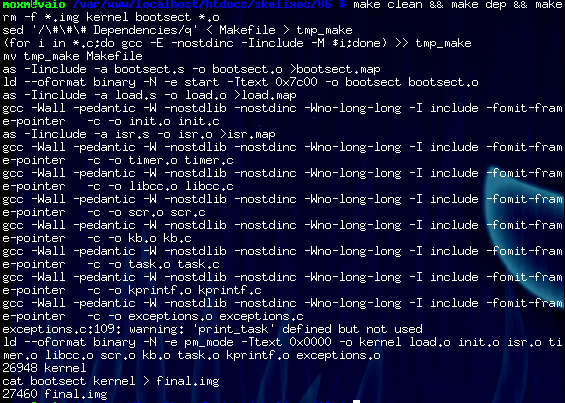

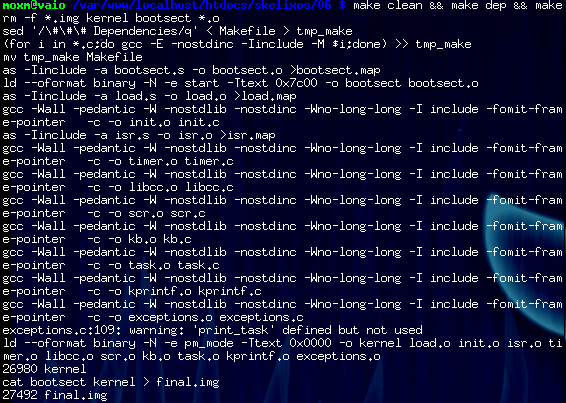

不要忘记在Makefile中的KERNEL_OBJS加入新的模块，

06/Makefile

KERNEL_OBJS= load.o init.o isr.o timer.o libcc.o scr.o kb.o task.o kprintf.o exceptions.o

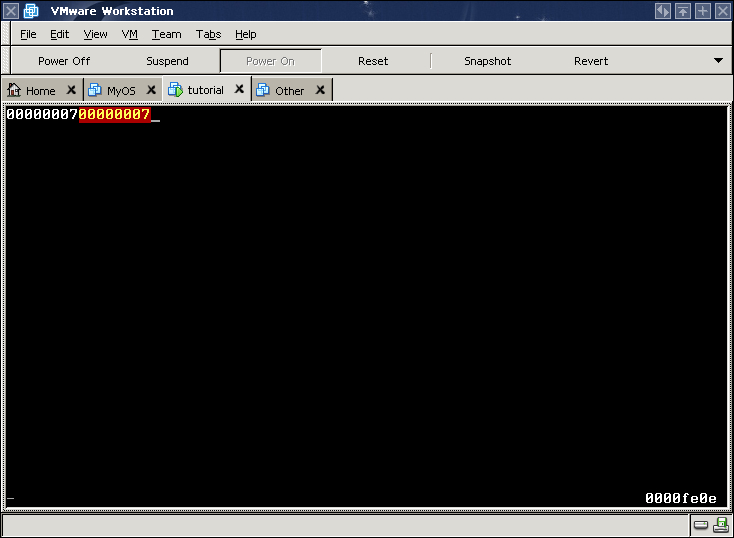

我们可以看到，首先我们使用LDT，并且CS是0x7，另一件事是kprintf使用全局缓冲，所以实际上所有的任务使用同一个缓冲区，因此当一个任务开始输出另一个任务尚未结束时，两个任务的输出可能会混在一起。

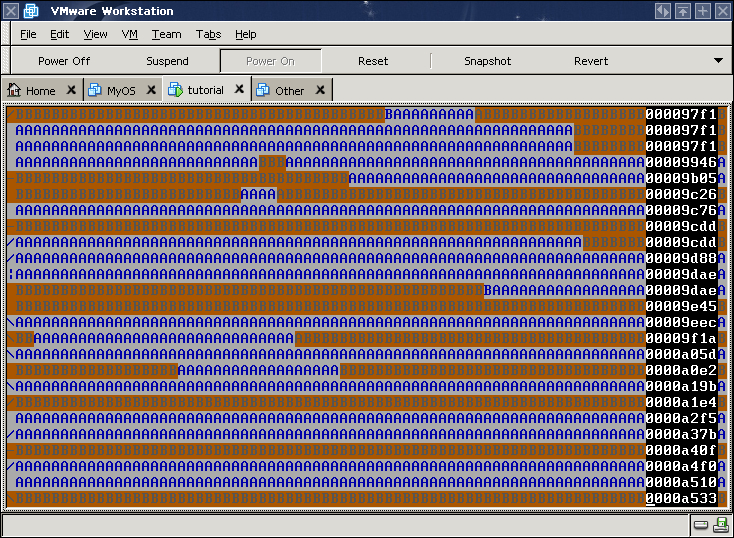

让我们看点好玩的，我们让两个任务输出不同的字符。

06/init.c

void

do_task1(void) {

print_c('A', BLUE, WHITE);

}

void

do_task2(void) {

print_c('B', GRAY, BROWN);

}
